工业绝缘检测仪是电气工程领域的专业设备，用于评估电气设备、线路及材料的绝缘性能。其核心功能在于施加特定电压或电流，测量绝缘材料的电阻、泄露电流、介质损耗等关键参数，从而诊断绝缘状态、预测设备故障风险、保障作业人员安全和系统稳定运行。在电力系统运维、电气设备制造质检、工程验收及预防性维护中发挥着至关重要的作用。
一、定义与核心功能
工业绝缘检测仪是一种通过定量测量电气绝缘特性的仪器，其主要功能包括：
1.评估绝缘电阻： 测量导体与接地体(或相间)之间绝缘介质在施加直流高压下的电阻值。
2.进行耐压试验： 施加高于设备额定工作电压的交流(或直流)高压，持续规定时间，检验绝缘介质在高压下的耐受能力，检查是否存在薄弱点或集中性缺陷。这是破坏性试验。
3.测量泄露电流： 在施加直流或交流试验电压时，精确测量流过绝缘介质的微小电流，判断绝缘的优劣。
4.测试介质损耗因数： 对电容器、电缆、变压器等电容性设备，测量其绝缘介质在交流电压作用下的有功损耗功率与无功功率的比值，反映绝缘介质的老化、受潮或劣化程度。
5.检测局部放电：测量和定位绝缘体内部或表面发生的局部微小放电现象，这是绝缘早期劣化的重要征兆。
6.判断极化指数/吸收比： 通过不同时间点的绝缘电阻比值，分析绝缘材料的吸潮程度或污染状况。
这些测量结果是判定电气设备能否安全投运、是否需要维修或更换的直接依据。
二、核心检测原理与方法
不同类型的绝缘检测基于不同的物理原理，主要方法有：
1.绝缘电阻测试(兆欧表法)：
•向被测绝缘施加直流高电压。
•测量流过绝缘体的微小漏电流(纳安级至毫安级)。
•根据欧姆定律计算电阻值：R = U / I。高阻值代表良好的绝缘性能。
•通常使用手持式/便携式兆欧表(摇表)或具有兆欧测试功能的综合试验仪执行。测试结束时需对被试设备放电。
2.直流耐压与泄露电流测试：
•向被试品施加规定值的直流高压。
•在规定加压时间内，持续监测流过的泄露电流值及其变化趋势。
•泄露电流值大小及随时间稳定性是判断绝缘状态的关键：电流值超过规定限值、持续增长或突然增大均表明绝缘存在缺陷。
•用于电缆、大型电机、避雷器等设备的预防性试验。具有绝缘电阻测试功能外，更侧重高压下的性能评估。
3.工频交流耐压测试：
•向被试品施加规定值的50Hz或60Hz工频交流高电压(通常为其额定电压的数倍)。
•维持该高压规定时间(如1分钟)，观察是否发生击穿、闪络或泄露电流异常。
•通过即认为绝缘在短时间内能承受过电压冲击，具有一定裕度。
•是检验设备主绝缘强度最直接、严峻的方法，广泛用于变压器、GIS、开关柜等出厂及交接试验。需要工频耐压试验装置。
4.介质损耗因数测试：
•向电容性被试品(如电容器、套管、CT/PT、电缆)施加工频交流正弦高电压。
•通过高压电桥原理或其他测量技术，精确测量介质损耗角正切值，即tanδ值(DF)。
•tanδ反映绝缘材料单位体积的损耗功率，其值升高通常表明绝缘整体老化、受潮或油质劣化，是评价设备绝缘健康状况的灵敏指标。
•使用介质损耗测试仪(介损电桥)、变频串联谐振试验装置或具备此功能的综合测试仪。
5.局部放电测试：
•在施加电压(通常低于或接近额定电压)时，检测由绝缘内部/表面局部区域放电产生的微小电脉冲或电磁波。
•通过传感器耦合信号，经过放大、滤波、分析，测量放电量、频度、相位等参数。
•用于高电压等级设备的绝缘状态监测与缺陷定位。使用专用局部放电检测仪。
三、设备分类与构成要素
依据功能侧重和测试对象，工业绝缘检测仪形式多样：
1.按功能分类：
•绝缘电阻测试仪： 基础设备，功能单一，测量直流绝缘电阻(Megger)。
•接地电阻测试仪： 专用于测量接地装置的电阻值(需区分用途)。
•耐压试验装置： 包括直流耐压试验器和工频交流耐压试验器(通常输出容量大)。
•介质损耗测试仪： 专业测量tanδ和电容值。
•局部放电检测仪： 专业性强，用于在线/离线局放测量与定位。
•综合电气试验车/测试仪： 集多种功能(绝缘电阻、耐压、变比、直阻、回路电阻、介损等)于一体，适用于变电站检修。
2.按便携性与用途：
•手持式/便携式仪器： 兆欧表、小型绝缘测试仪，适用于现场维护人员。
•中型试验装置： 交流耐压装置、介损测试仪等，需多人搬运操作。
•固定式/大型试验系统： 用于制造厂质检线或大型试验室。
3.核心硬件构成(以综合为例)：
•高精度高压电源： 可调直流高压源(兆欧、直流耐压)、工频交流高压源(交流耐压)、超低频高压源(替代工频)。
•测量单元： 高灵敏度电流/电压采样电路、模数转换器(ADC)。
•控制与处理核心： 微处理器(MCU)、FPGA或嵌入式系统，负责电压控制、数据采集、计算、逻辑判断。
•人机交互界面： LCD显示屏、薄膜按键/触控屏、状态指示灯、打印机接口(可选)。
•安全保护电路： 过压保护、过流保护、急停按钮、内部放电回路、接地状态监测。
•通信接口： USB、RS232、蓝牙/WiFi(数据导出、远程控制)。
•附件： 高压测试线、接地线、专用测试夹、屏蔽线(介损测试)、放电棒、传感器(局放)。
四、关键性能参数与选择
选择适用检测仪需重点考虑以下参数：
•测试能力(电压范围)： 最大输出试验电压(DC/AC)需覆盖被测设备的试验标准要求。
•输出容量： 最大输出电流和功率，决定可测试设备的容量。
•测量精度： 电压、电流、电阻、tanδ等参数的测量误差等级。
•绝缘电阻量程： 能准确测量的最大电阻值。
•主要功能： 确定仪器需具备的核心测试能力。
•防护等级(IP)： 针对现场使用环境。
•安全标准认证： 如IEC 61010-1/-2-034。
•数据处理与存储： 内部存储器容量，是否支持数据导出、生成报告。
•自动化程度： 是否支持测试流程编程、自动升压/降压/计时。
•环境适应性： 工作温度湿度范围、海拔系数校正。
五、标准化测试流程
规范操作是获得准确结果与保障安全的关键：
1.前期准备：
•确认被测设备已断电、隔离、充分放电并可靠接地。
•清洁被试品绝缘表面污秽、潮气(影响结果)。
•断开与被试设备相连的所有非测试部分(如电缆头需隔离)。
•检查仪器状态良好，附件齐全。确认仪器、被试品及操作者接地可靠。
•根据试验规程设置仪器参数(电压值、测试时间、判据限值等)。
2.测试执行：
•正确连接仪器高压输出线到被试品导体，仪器接地端及被试品外壳/地端可靠接地。
•操作人员穿戴合格绝缘手套、绝缘垫(必要时)并保持安全距离。
•启动测试，仪器按设置自动或手动升压至目标值并开始计时或测量。
•密切监视仪器显示值(电压、电流、电阻、tanδ等)及状态指示。观察被试品有无异常声响、异味、放电迹象。
•完成规定测试时间或满足停止条件。
3.测试结束与收尾：
•测试结束，仪器自动(或手动)降压至零。
•重要步骤： 使用专用放电棒对高压端和被试品充分放电后(听见放电声、电压指示归零)，方可断开测试线。
•记录测试数据(时间、温度、湿度、试验电压、测量结果)。
•将仪器复位归位。恢复被试品外部连线(如之前断开)。
六、核心应用领域
工业绝缘检测仪覆盖广泛领域：
1.电力系统运维：
•变电站电气设备(变压器、断路器、GIS、避雷器、CT/PT、电容器组)周期性预防性试验。
•高压/超高压电缆及附件的交接、预防性试验。
•发电机、大型电动机的检修维护试验。
•输电线路绝缘子串检测。
•新建或改造工程的交接验收试验。
2.电气设备制造：
•原材料绝缘性能检验。
•半成品过程质量控制(如线缆护套/主绝缘挤出后)。
•成品出厂全检(依据国家标准、行业标准进行耐压、绝缘电阻测试)。

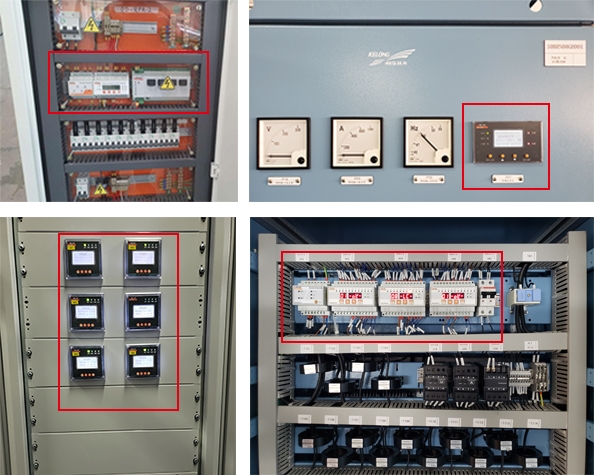

3.工业机电设备维护：
•工厂内配电系统(开关柜、母线、电机控制中心)定期绝缘检查。
•生产设备(数控机床、生产线控制柜、焊机、变频器)电气系统维修后的检测。
•厂房内电缆线路状态评估。
4.其他领域：
•轨道交通车辆(火车、地铁)电气设备绝缘检查。
•船舶、海上平台电气设备检测(环境严苛)。
•风电、光伏新能源场站设备的定检。
•电梯、大型医疗影像设备电气安全检验。
•家用电器安全认证测试(实验室)。
七、安全操作规范
操作高压绝缘检测仪存在电击风险，必须严格遵守：
1.安全资质与培训： 操作人员须持有相应电工操作证，接受绝缘检测专项安全培训。
2.个人防护： 测试时必须佩戴符合安全等级的绝缘手套，穿绝缘鞋或站在绝缘垫上。高压测试区域设置警戒线/围栏并悬挂警示标识。
3.接地可靠： 仪器机壳、被试品外壳(或接地点)、测试接地线必须连接到合格的接地点。确认回路连接牢固。
4.设备隔离与放电： 测试前务必确认设备已断电、可能来电点已断开、并充分放电接地。测试结束降压后必须按要求充分放电。
5.保持距离： 加压过程中，人员应与高压引线、被试品及仪器保持安全距离(按电压等级确定)。
6.单人操作与监护： 高压试验至少两人进行，一人操作，一人监护。监护人员需熟悉应急程序。
7.检查设备与接线： 使用前确认仪器无破损，高压线无损伤。正确连接，避免交叉、打圈。
8.环境要求： 避免在恶劣天气(雷雨、雾露)或严重污秽环境下进行户外试验。注意试验现场湿度对结果的影响及安全。
9.应急处置： 熟悉仪器急停按钮位置。试验中出现异常(放电、击穿、冒烟、异常声响)立即紧急降压停电。掌握触电急救方法。
